提取浓缩系统》多功能中药提取浓缩机组煎药机水酒精油浓缩罐提取浓缩液设备


小型实验用提取浓缩机组 学校实验型中药萃取浓缩收膏机组 中草药植物精油提取罐


小型提取浓缩机组中药提取浓缩机组
加热均匀 严格检测  运行稳定,操作简单  采用加厚不锈钢,高温性好,结实稳固
效率高:常温低温提取浓缩,温度可调,气压可调省心更轻松:无需人工搅拌,药材/药液到药膏一步到位

概述:

1 . 本设备具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

2 . 本设备配备:真空泵、药液泵、过滤器、受液槽、控制柜等配套附件。设备分为蒸汽加热和电加热,设备购买后只需接上水、电或蒸

汽后即可使用。

3 . 设备功能齐全,适用于水提和醇提,能进行常压和负压提取并且可以回收挥发油。配置真空转换器及控制箱,操作方便,可实现常温

提取低温浓缩;常温提取常温浓缩;低温提取低温浓缩等工艺要求。

4 . 电加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。罐上配有安全减压装置,确保使用安全。

5 . 可以实现回流提取工艺,减少提取浓缩时间,节省溶媒。

6 . 独特的油水分离器设计,集真空转换功能于一体,使油水分离效果更好。采用玻璃材质,便于观察。



用途:

该多功能型提取浓缩回收中试设备特别适用于科研机构、大专院校、医院、药房门诊、制药厂研制新产品及小批量生产。或贵重药品的提取

浓缩,或植物鲜品低温提取浓缩,它已在工厂得到成功应用。设备因功能多、性能好、结构紧凑、力口工精良,已成功进入国外市场。



小型中试多功能提取浓缩机组小型提取浓缩罐实验室提取浓缩原理:

将配制好的料投入提取罐内,一次性加入5-10倍药材量的溶媒(溶媒性质及加入量按工艺要求)浸泡一定的时间后,开启蒸汽阀加热,一般采

用夹套加热,(直通蒸汽加热仅水提及提取芳香油时用)经过设定时间煮提后,即可将较高温度的提取液连续从提取罐底部经过滤网粗过滤

后至过滤器,进入浓缩器。浓缩时产生蒸汽进入冷凝器,成为冷凝液,作为新溶剂喷淋至提取罐同;提取罐内产生的二次蒸汽,经冷凝器冷

凝成冷凝液,回落到提取罐内。所有由溶剂产生的蒸汽,都通过热交换成为冷凝液回到提取罐内,二次蒸汽在过程中得到充分利用,形成新

溶剂大回流提取,故药材中溶质与溶剂始终保持高梯度传质、高速溶出。所以该套设备在节能和保持溶剂平衡方面性能十分优越。

新溶剂从上到下通过药材层溶解药材中的可溶物到提取罐底部,又被抽入浓缩器内。重复上述过程,从而形成的溶剂经提取-浓缩(回收)

大循环经返多次后,提取液呈无色,此时,提取液停止抽入浓缩器。浓缩器继续进行浓缩,直至达到需要比重(1.1-1.25)的流浸膏,放出

备用。



主要技术参数:

型号 TNS-10 TNS-20 TNS-30 TNS-50
全容积(L) 16 26 40 75
提取罐内筒体直径mm 219 300 325 400
提取罐容积(L) 10 20 30 50
提取罐夹套体直径mm 300 400 400 500
换热面积m2 0.5 0.6 0.7 0.9
冷却面积m2 0.25 0.25 0.25 0.25
冷却集液器容积(L) 16 25 36 80
浓缩罐内筒体直径mm φ219 φ300 φ325 φ400
储罐容积(L) 20 30 38 120
提取罐电加热功率(KW) 6 12 12 18
外形尺寸(mm) 1300 1540 1560 1950
500 530 550 700
1820 1930 2030 2200
循环泵规格 1T,0.37KW 1T,0.37KW 1T,0.37KW 1T,0.37KW
真空泵规格 1L/S 2L/S 2L/S 2.5L/S


多功能型提取浓缩示意图

生产工艺流程图

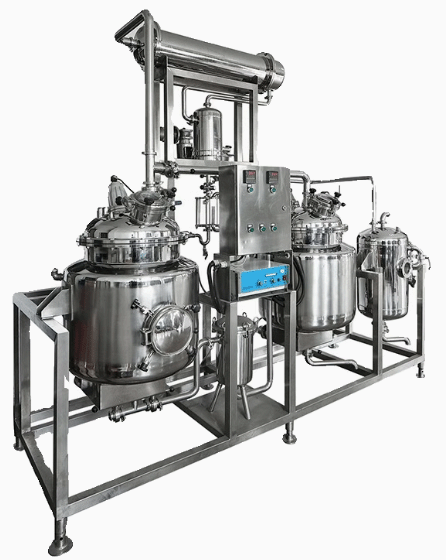

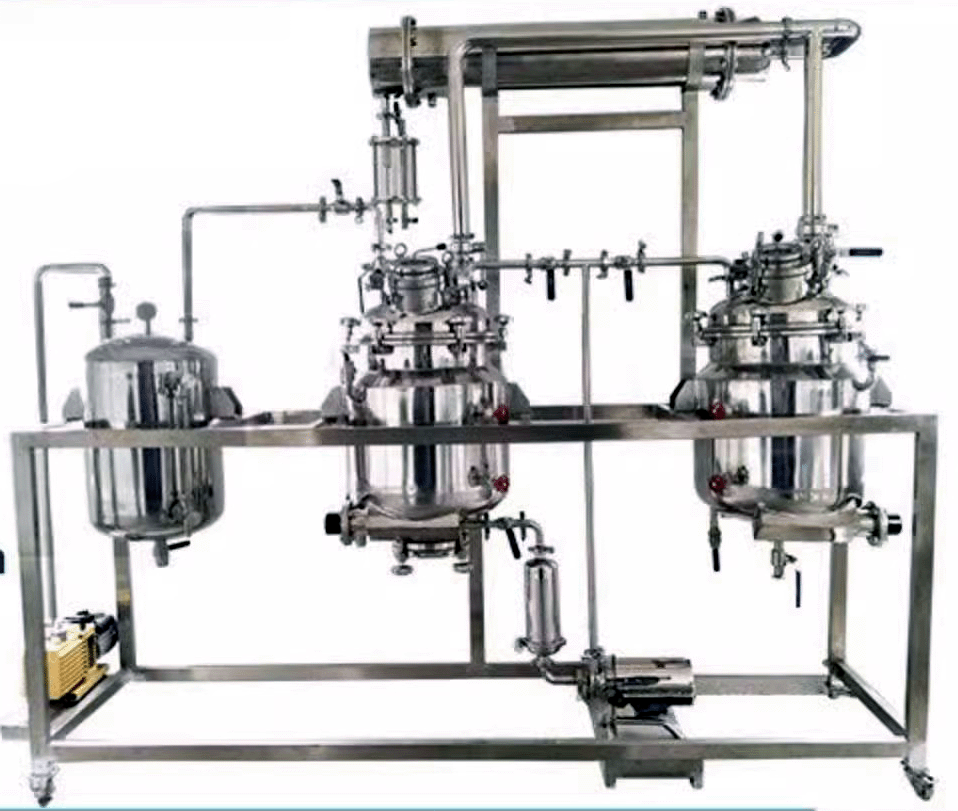

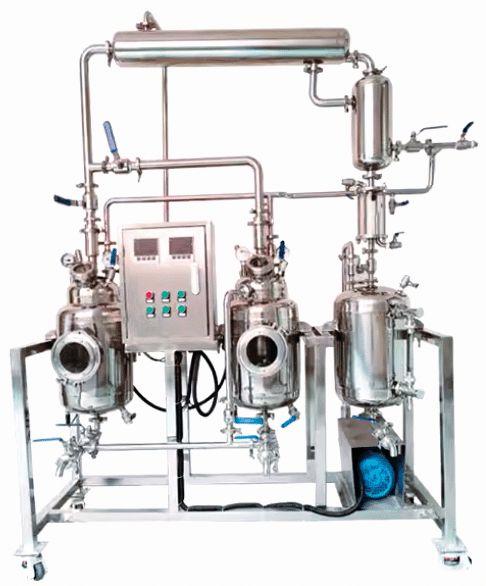

产品实拍

产品细节

304不锈钢
与物料接触及机壳均采用304锈钢,符合GMP标准

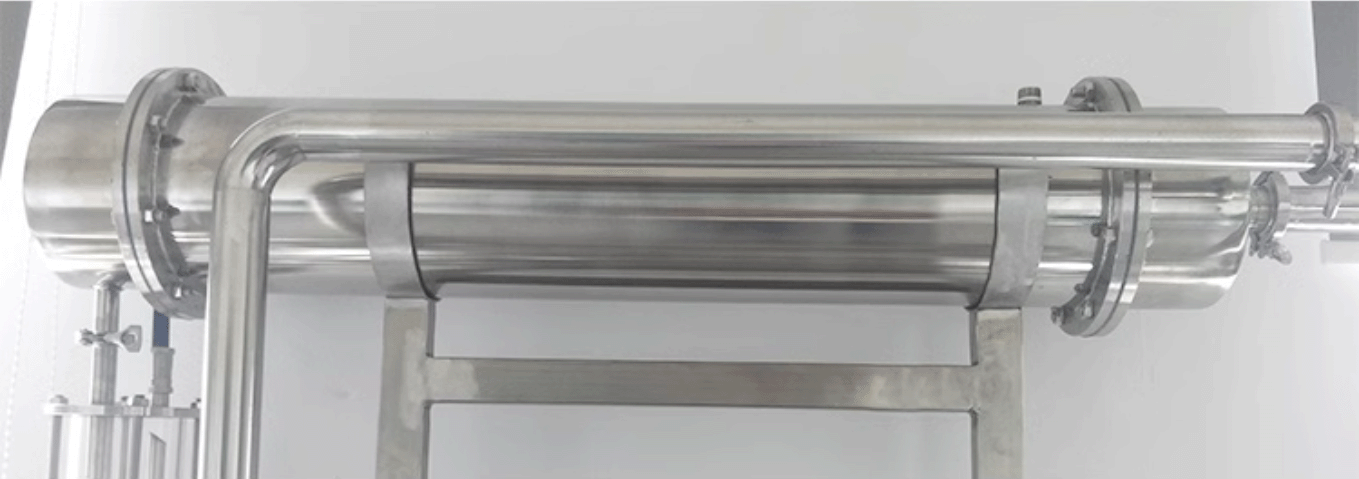

冷凝管
使水蒸汽、油、脂、酮冷却分离

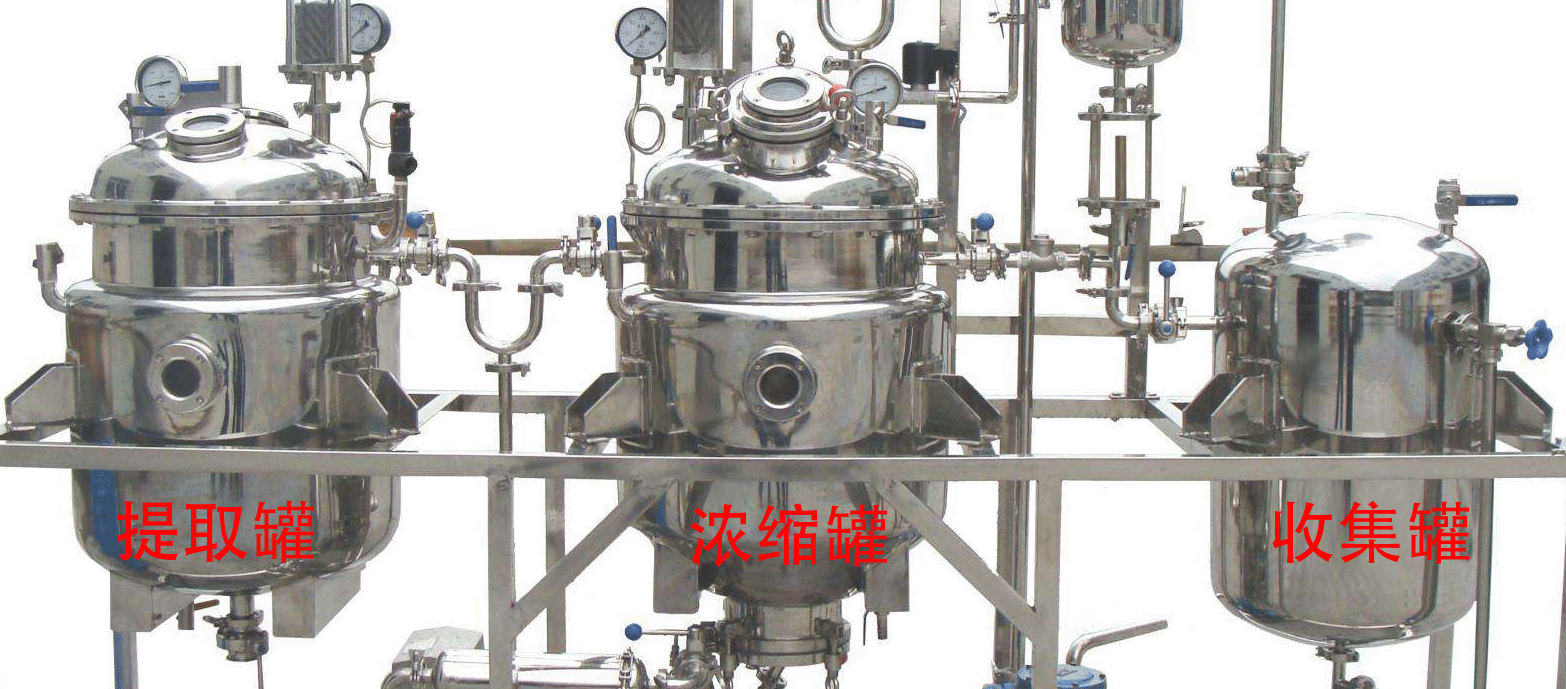

收集器   收集水分、酒精等
浓缩器   将药材熬制成药液
浓缩罐   将药液熬成药膏

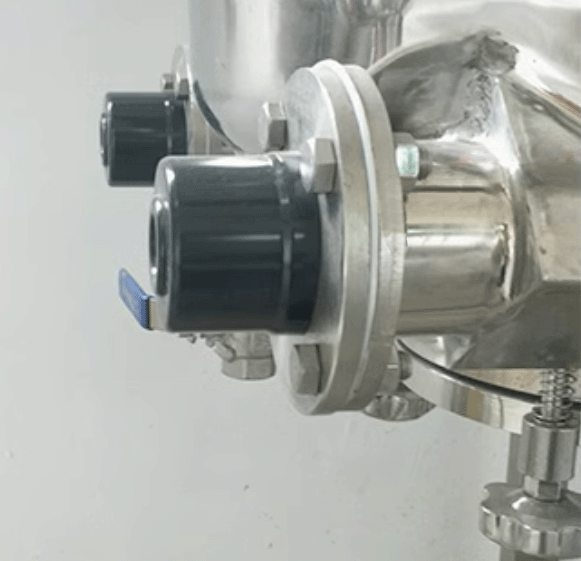

电热管
玻璃设计,便于观察

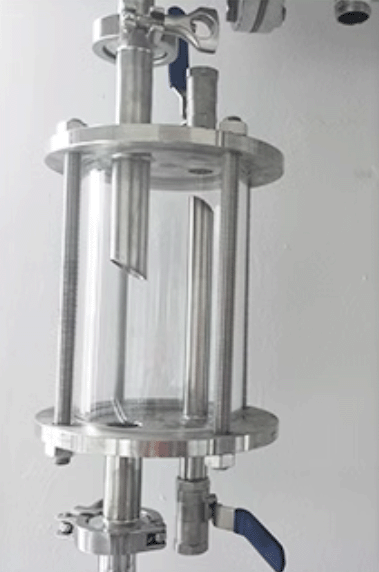

油脂酮收集器
油水分离器设计,集真空转换功能于一体,使油水分离效果更好,采用玻璃材质,便于观察

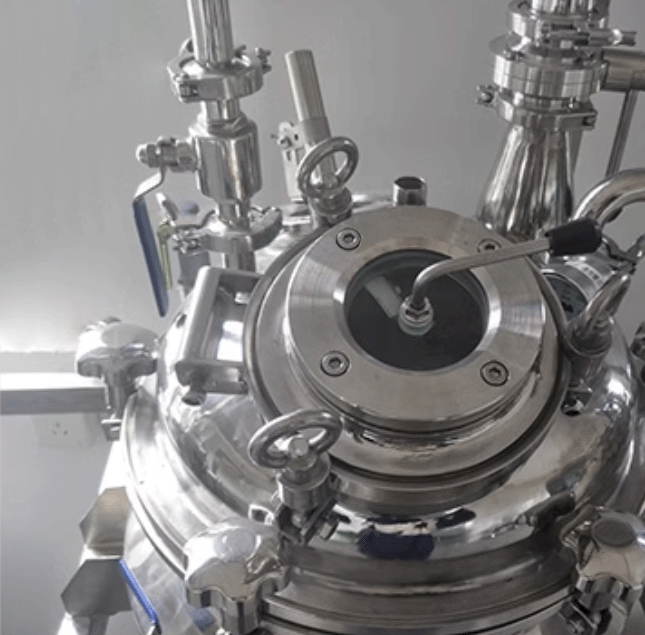

观察窗
玻璃设计,便于观察
