提取浓缩系统》中药提取浓缩设备科研实验室多功能加热提取机组

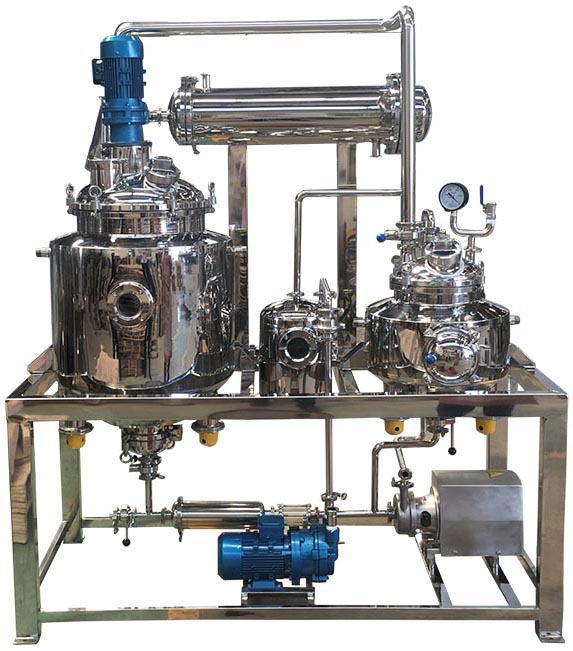

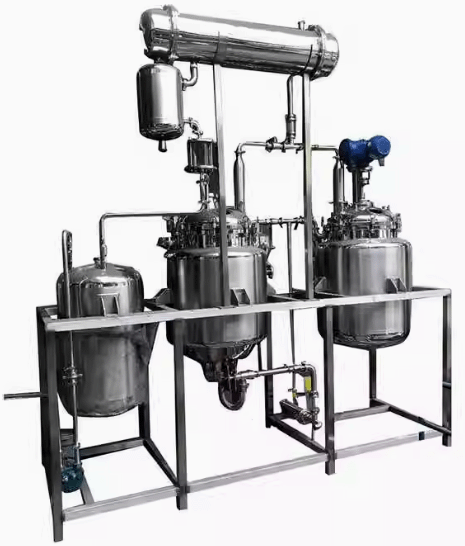

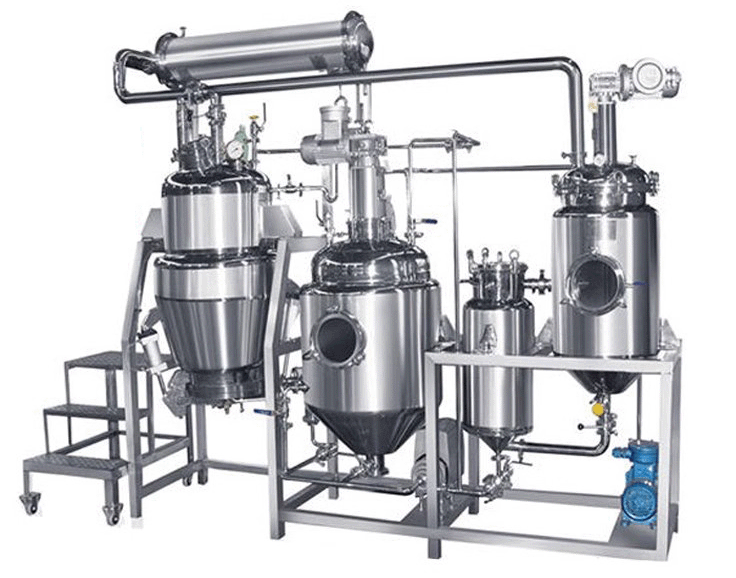

中药提取浓缩设备科研实验室多功能加热提取机组

小型提取浓缩机组
概述:

多功能提取罐可用于中药、食品、化工、制糖、油脂行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉芳香油提

取及有机溶煤的回收等多种工艺操作。无论水提、醇提、油提、蒸制,回收残渣中溶媒等工艺流程,均能适用,做到一罐

多用设备利用率高。罐体配备CIP口清洗自动旋转喷洗球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,

符合GMP标准。设备内筒体材为进口SUS304,夹套采用全封闭硅酸铝毯保温,外筒体材质为进口SUS304亚光薄钢板饰面。设

备成套供应包括:除沫器、冷凝器冷却器、油水分离器、过滤器、气缸控制台等附件。


系统组成:

设备主要形式有正锥式、蘑菇式、直筒式、斜锥式、倒锥式。可作静态提取,也可根据生产工艺需要,配置搅拌器作动态

提取。

1、主罐体,带夹套及保温,上有人孔,下有气缸控制出渣门开关劳动强度低。

2、捕集器,主要用来消除煎煮中药时产生的泡沫,并防止药流蒸汽中的药渣进入冷冷凝器

3、冷凝器,主要作为药液蒸汽进行冷凝与酒精回收。

4、冷却器,主要作用对冷凝液与溶媒进行冷却。

5、油水分离器,主要作用在提油时,经冷却的回收液进行油分离,以获得需要的芳香油。

6、气液分离器,分离汽液防止放空时的液体带出罐外。

7、搅拌器,搅拌缸内的物料,使之提取的固体内部有效成分能均匀加热与完全煎煮出来,有利于出渣。



用途:

该多功能型提取浓缩回收中试设备特别适用于科研机构、大专院校、医院、药厂研制新产品及小批量生产。或贵重药品的提取浓缩,或植物

鲜品低温提取浓缩,它已在工厂得到成功应用。设备因功能多、性能好、结构紧凑、加工精良,已成功进入国外市场。



小型中试多功能提取浓缩机组小型提取浓缩罐实验室提取浓缩原理:

将配制好的料投入提取罐内,一次性加入5-10倍药材量的溶媒(溶媒性质及加入量按工艺要求)浸泡一定的时间后,开启蒸汽阀加热,一般采

用夹套加热,(直通蒸汽加热仅水提及提取芳香油时用)经过设定时间煮提后,即可将较高温度的提取液连续从提取罐底部经过滤网粗过滤

后至过滤器,进入浓缩器。浓缩时产生蒸汽进入冷凝器,成为冷凝液,作为新溶剂喷淋至提取罐同;提取罐内产生的二次蒸汽,经冷凝器冷

凝成冷凝液,回落到提取罐内。所有由溶剂产生的蒸汽,都通过热交换成为冷凝液回到提取罐内,二次蒸汽在过程中得到充分利用,形成新

溶剂大回流提取,故药材中溶质与溶剂始终保持高梯度传质、高速溶出。所以该套设备在节能和保持溶剂平衡方面性能十分优越。

新溶剂从上到下通过药材层溶解药材中的可溶物到提取罐底部,又被抽入浓缩器内。重复上述过程,从而形成的溶剂经提取-浓缩(回收)

大循环经返多次后,提取液呈无色,此时,提取液停止抽入浓缩器。浓缩器继续进行浓缩,直至达到需要比重(1.1-1.25)的流浸膏,放出

备用。



主要技术参数:




规格 30L 50L 100L 200L 300L
提取罐容积 30L 50L 100L 200L 300L
提取罐内筒直径mm 325 400 500 600 650
提取罐夹套直径mm 400 500 600 700 750
保温层直径mm 500 600 700 800 850
保温层厚度mm 50 50 50 50 50
保温材料 硅酸铝 硅酸铝 硅酸铝 硅酸铝 硅酸铝
与物料接触材质 304 304 304 304 304
搅拌功率 0.55KW 0.55KW 0.75KW 1.1KW 1.5KW
工作温度 0-100℃ 0-100℃ 0-100℃ 0-100℃ 0-100℃
工作压力 -0.09-0.09MPa -0.09-0.09MPa -0.09-0.09MPa -0.09-0.09MPa -0.09-0.09MPa
电热功率 6KW 9KW 12KW 18KW 24KW
冷凝面积 0.8m2 1m2 2m2 4m2 6m2
冷却面积 0.3m2 0.3m2 0.3m2 0.3m2 0.3m2
油水分离器 1L 1L 1L 2L 2L
循环泵 1t/h,0.37KW 1t/h,0.37KW 1t/h,0.37KW 2t/h,0.55KW 2t/h,0.55KW
真空泵 0.81KW 0.81KW 0.81KW 0.81KW 1.45KW
冷却水用量 1t/h 1t/h 2t/h 3t/h 4t/h
设备总功率 14KW 20KW 26KW 39KW 52KW
外形尺寸 1800*700*2700 2100*800*2800 2400*900*3100 2600*1000*3200 3000*1000*3400
设备净重 350kg 450kg 550kg 690kg 800kg
注: 以上参数作为参考,实际参数以图纸为准。
温馨提示:可根据要求定做

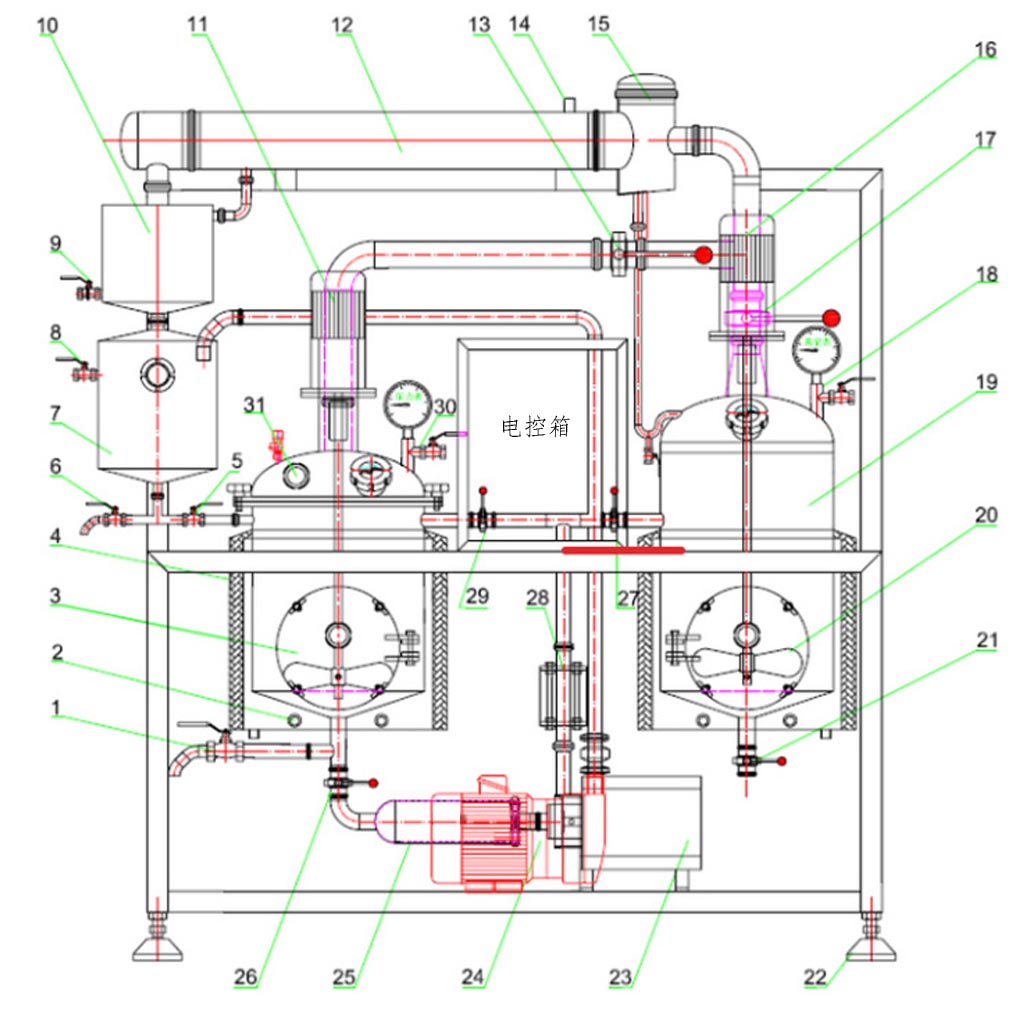

多功能型提取浓缩示意图

1.取样阀;  2.加热器;  3.排渣孔; 4.聚胺脂保温层; 5.回流阀; 6.回收蒸馏水阀; 7.油水分离器; 8.放油阀;

9.冷却水进口; 10.冷却器; 11.搅拌电机; 12.冷凝器; 13.提取直通阀; 14.冷凝水出口; 15.气液分离器; 16.搅拌电机;

17.浓缩直通阀; 18.放空阀; 19.浓缩罐; 20.搅拌叶; 21.放料口; 22.调节脚; 23.物料泵; 24.真空泵;

25.管道过滤器; 26.出料阀; 27.浓缩罐进料阀; 28.管路视镜; 29.热回流阀; 30.放气阀; 31.投料口

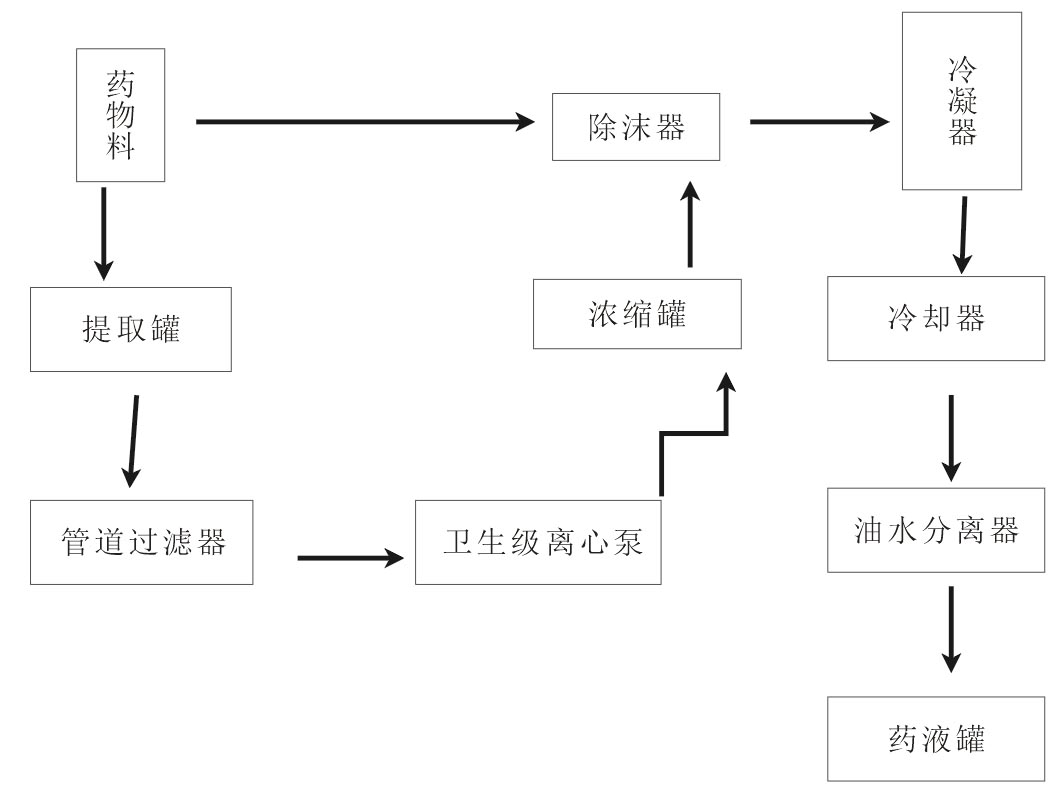

生产工艺流程图
