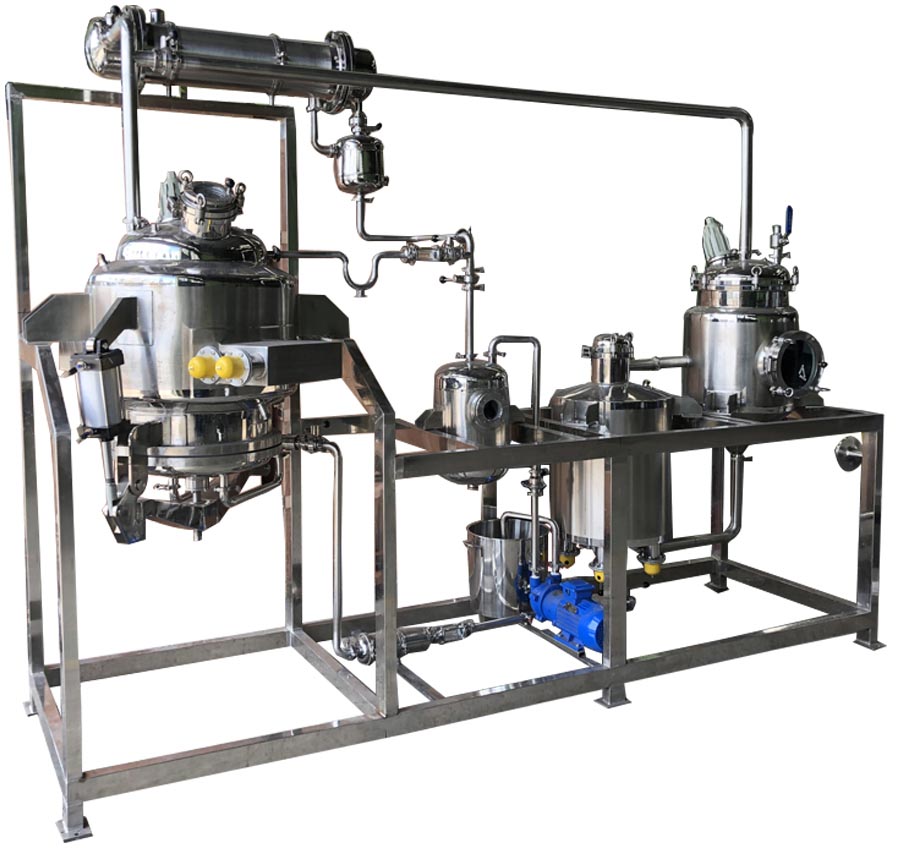

提取浓缩系统》热回流提取浓缩机组










设备说明:

本设备适用于植物草药、中药材、动物药、食品添加剂等。采用水、乙醇、甲醇、丙酮等提取和有机溶剂的回收与浓缩。



设备特点:

1、收膏率比多能罐提高10~15%,药膏内含有效成分高1倍以上。由于在提取过程中,热的溶剂连续加到药面上,由上至下高速通过药材层

,溶解药材中的溶质,药材中的溶质含量与溶剂中溶质含量保持了高梯度,药材中的溶质高速溶出,直至完全溶出,则有效成分提取率高,

故收膏率高、药膏里有效成份含量高。

2、由于溶质高速溶出,提取时间短,浓缩与提取同步进行,故药材到浓缩药膏只需7~8小时,设备利用率高。

3、设备单一、占地小、设备利用率高,故投资省。

4、提取只加1次溶剂,在一套密封设备内循环使用,药渣里的溶剂基本上能回收出来,故溶剂用量比多能提取罐少30%以上,消耗率可降

50~70%,这为用有机溶剂提取、提纯中药中有效成分铺平了道路。

5、由于浓缩的二次蒸汽作提取的热源,抽入浓缩器的提取液与浓缩同温度,可节药50%以上的蒸汽,操作很简便,减少了操作人员。

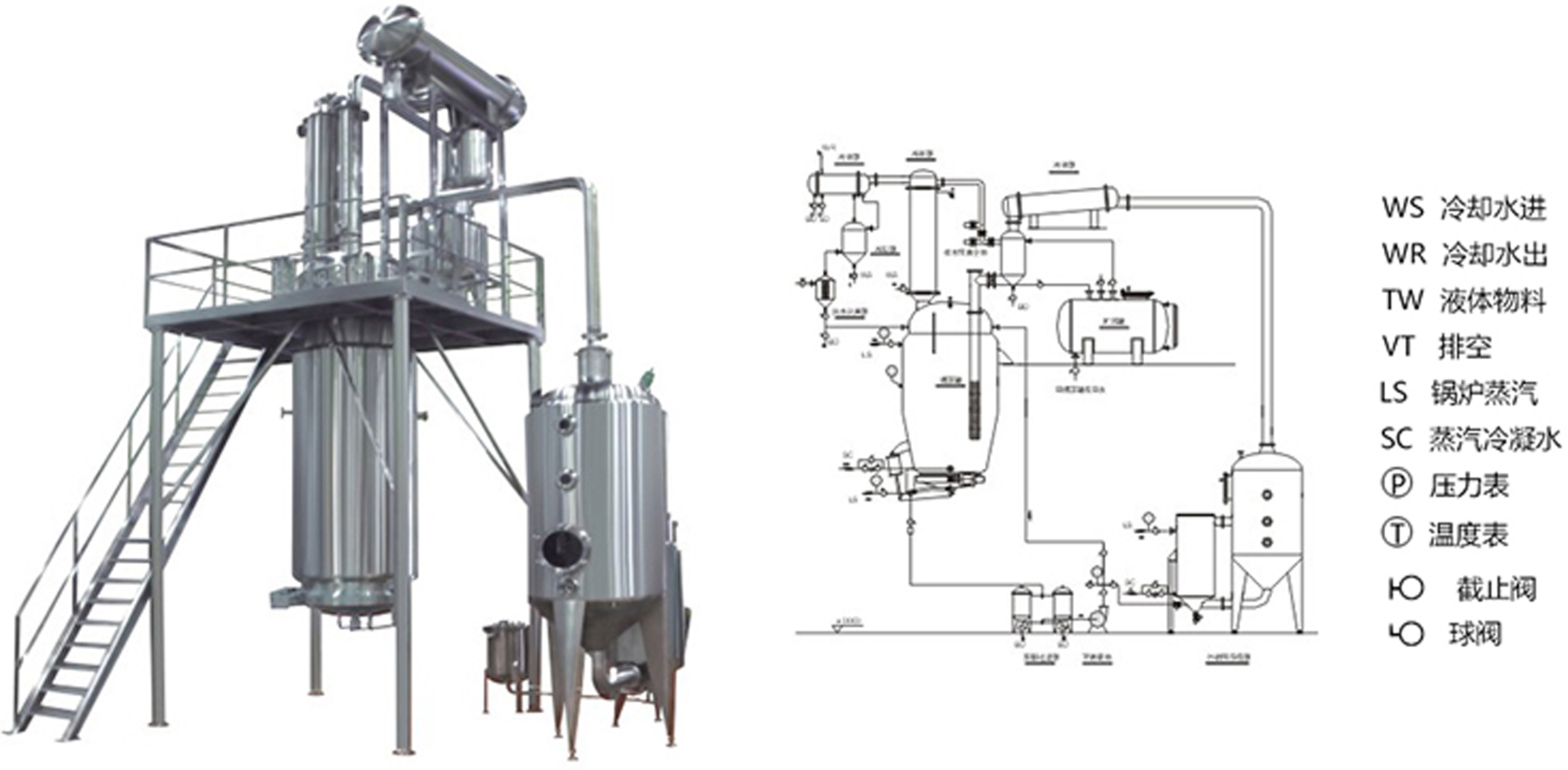

工作原理:

将药材投入提取罐内,加药材的5~10倍的溶媒如水、乙醇、甲醇、丙酮等(据工艺要求)。开启提取罐直通和夹套蒸汽阀门,使提取液加热

至沸腾20~30分钟后,用抽滤管将1/3提取液抽入浓缩器。关闭提取罐直通和夹套蒸汽、开启加热器阀门使液料进行浓缩。浓缩时产生二次

蒸汽,通过蒸发器上升管送入提取罐作提取的热源和溶液,维持提取罐内沸腾。

二次蒸汽继续上升,经冷凝器冷凝成热冷凝液,回落到提取罐内作新溶剂加到药面上,新溶剂由上而下高速通过药材层到提取罐底部,药材

中的可溶性有效成份溶解于提取罐内溶剂。提取液经抽滤管抽入浓缩器、浓缩产生的二次蒸汽又送到提取罐作热源和新溶剂,这样形成的新

溶剂大回流提取,故药材中溶质密度与溶剂中含溶质密度保持高梯度,药材中的溶质高速溶出,直至完全溶出(提取液无色),此时,提取液

停止抽入浓缩器,浓缩的二次蒸汽转送冷却器,浓缩继续进行,直至浓缩成需要比重(1.2~1.34)的药膏,放出被用。提取罐内的无色液体

,可放入贮罐作下批复用,药渣从出渣门排掉,若是用有机溶剂提取,则先加适量的水,开直通和夹套蒸汽,回收溶剂后,将渣排掉。




主要技术参数:
产品型号 RCN-500 RCN-1000 RCN-2000 RCN-3000 RCN-6000
提取罐容积(L) 500 1000 2000 3000 6000
浓缩器容积(L) 300 500 1000 1500 2500
投放量(kg) 50-100 100-250 200-450 300-700 600-1500
时间(h) 3-6 4-6 5-7 5-8 6-8
浓缩比重 1.2-1.35 1.2-1.35 1.2-1.35 1.2-1.35 1.2-1.35
水提温度 90-100℃ 90-100℃ 90-100℃ 90-100℃ 90-100℃
醇提温度 78-83℃ 78-83℃ 78-83℃ 78-83℃ 78-83℃
真空度 0.05-0.08Mpa 0.05-0.08Mpa 0.05-0.08Mpa 0.05-0.08Mpa 0.05-0.08Mpa
使用压力 0.08-0.2Mpa 0.08-0.2Mpa 0.08-0.2Mpa 0.08-0.2Mpa 0.08-0.2Mpa
外形尺寸(m) 2.5×1.5×5.0 3.0×2.0×6.0 3.0×2.0×8.0 4.0×2.8×9.5 4.5×3.5×10.0
