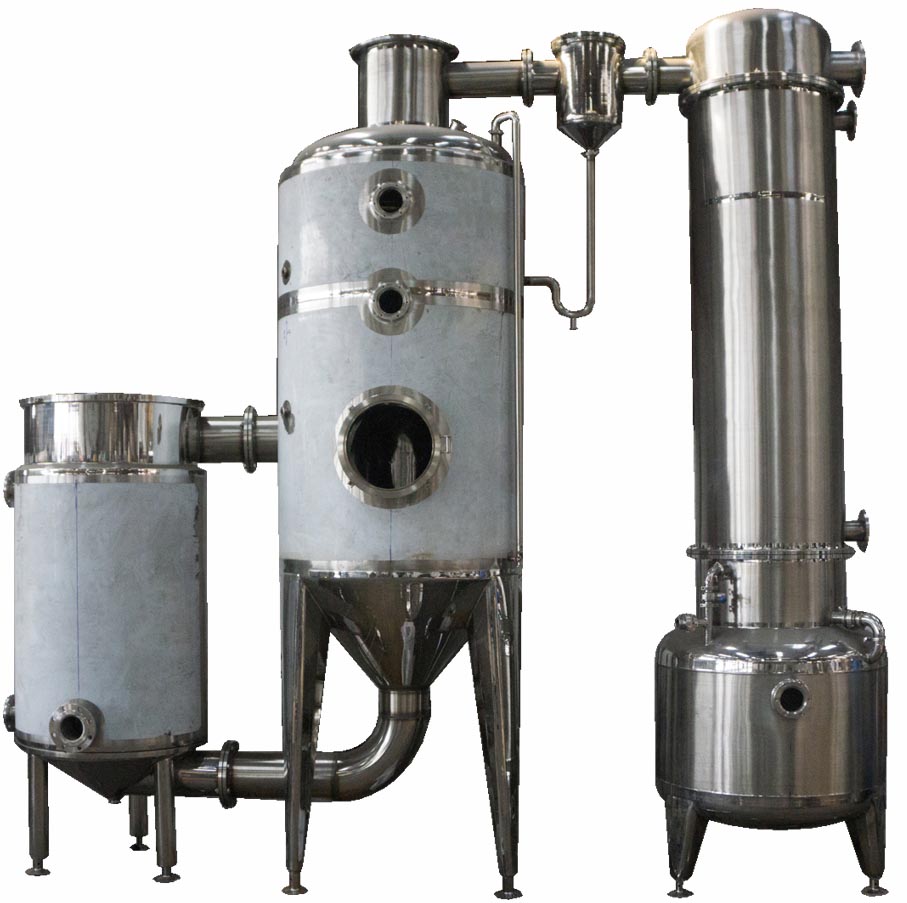

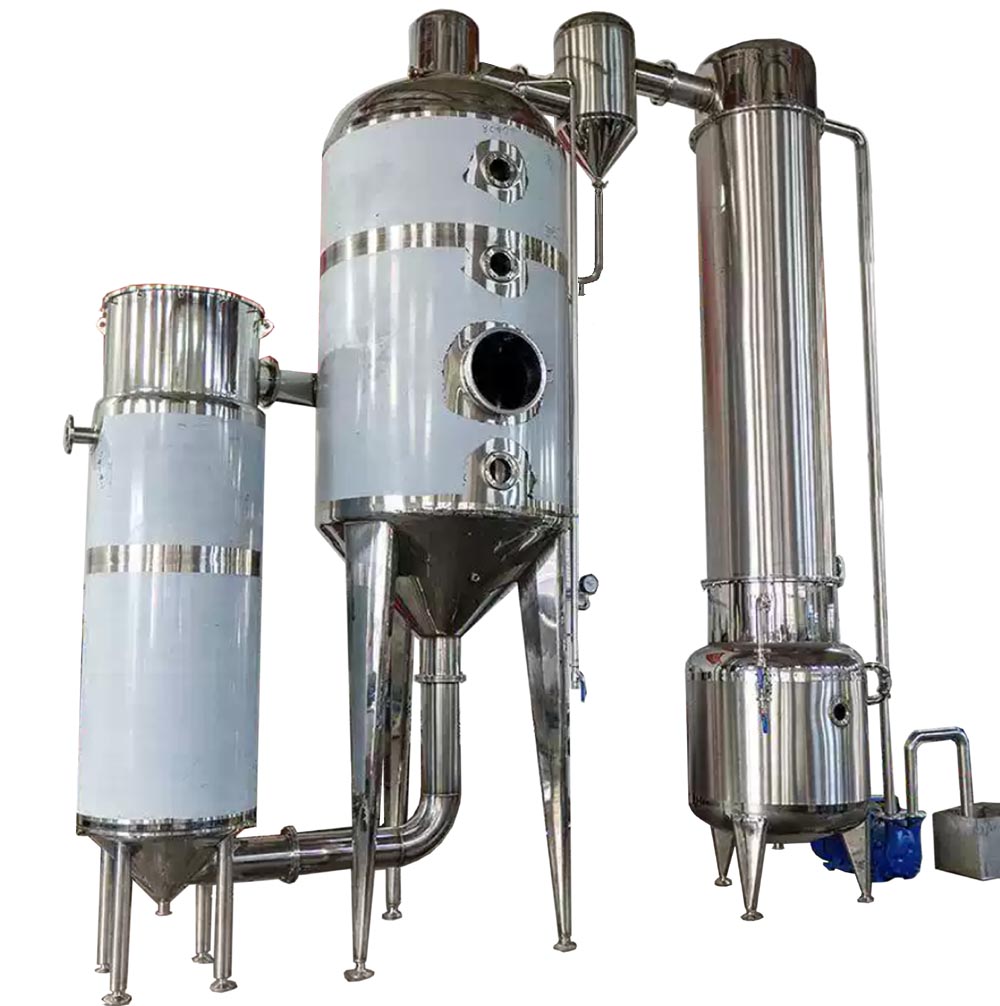

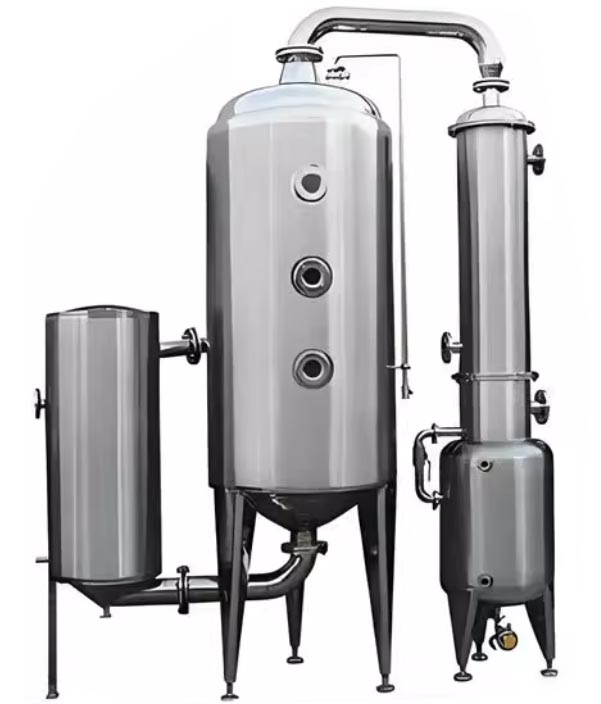

提取浓缩系统》单效外循环真空浓缩器










概述:

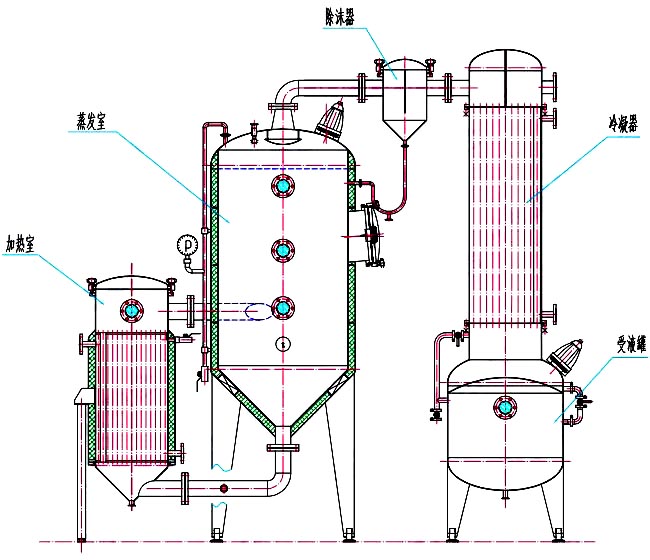

单效外循环真空浓缩器,由加热器、蒸发器、除沫器、冷凝器、冷却器、受液罐等组成,凡与物料接触部件均采用优质不锈钢制作,本设备

浓缩时间短,蒸发速度快,能较好地保持热敏性物料不至破坏。适用于制药、食品、化工、轻工等行业液体物料的蒸发浓缩与工业有机溶剂

(如酒精)的回收。


单效蒸发器有三种型式:
1、WZ单效外循环真空浓缩器为普通型,用于水溶液的蒸发。

2、WZH单效外循环真空浓缩回收器酒精回收型,用于酒精溶液的蒸发,较大的冷凝冷却面积,确保酒精回收,回收浓度达到70-85%,酒精

损耗率<5%,酒精回收后温度<40℃。

3、WZS单效外循环真空浓缩收膏器,用于单效蒸发及收浓膏。在单效正常蒸发后,关闭加热室与蒸发室连接喷管及循环管的阀门,使料液

全部进入蒸发室,通过蒸发室的夹套加热,进行常压式减压浓缩,提高物料的浓缩比重至1.2-1.3。


设备特点

1. 酒精回收:回收能力大,采用真空浓缩流程。比老型同类设备提高生产率 5-10 倍,降低能耗30%, 具有投资小,回收效益高的特点。

2 、浓缩液料:本设备采用外加热自然型循环式与真空负压蒸发方式,蒸发速度快,浓缩比重可达 1.3 ;液料在全密封状态无泡沫浓缩,

本设备浓缩出来的药液,具有无污染,药味浓的特点,而且清洗方便(打开加热器的上下盖即可进行清洗)。本设备操作简单,占地面积小

。加热器,蒸发器采用不锈钢保温结构,保温采用聚胺脂发泡,外表面磨砂亚光处理,符合 GMP 医药标准。


主要技术参数:
规格型号 WZ-500 WZ-1000 WZ-1500 WZ-2000
蒸发量(kg/h) 500 1000 1500 2000
回收酒精浓度(%) 85 85 85 85
蒸汽压(Mpa) 0.03-0.09 0.03-0.09 0.03-0.09 0.03-0.09
真空度(Mpa) 0.05-0.08 0.05-0.08 0.05-0.08 0.05-0.08
加热面积(m2) 8 15 20 27
蒸发室容积(m3) 1 1.5 2 2.5
冷凝面积(m2) 5.6(12) 1.3(22) 20(30) 28(36)
冷却面积(m2) 4 6 8 10
受液槽容积(m3) 0.3 0.5 0.8 1
耗汽(kg/h) 300 650 900 1000
耗水(t/h) 6 10 15 20
加热蒸汽口(mm) 40 50 50 50
冷却水进出口(mm) 40 50 50 65
浓缩比 1.2-1.3 1.2-1.3 1.2-1.3 1.2-1.3
